全病变ADC直方图在肺部良恶性病变鉴别诊断中的价值初探

近年来随着影像技术的不断发展，MRI新序列不断增多，扫描时间不断缩短，在全身各部位的应用愈加广泛。其中的弥散加权成像(diffusion weighted imaging,DWI)序列，是至今唯一可在活体检测水分子弥散运动的检查方法，并可得到量化参数——全病变表观弥散系数(apparent diffusion coefficient，ADC)值，故一直以来均是研究的热点，目前已广泛应用于临床。由于大部分研究测量的是病变最大截面感兴趣区(region of interest，ROI)的ADC值，不能反映病变的异质性，而全病变ADC直方图是对病变范围内全部体素的总和，可以反映全部病变中ADC值的分布特征与病变的异质性。有关肺部病变ADC直方图的研究较少，本研究旨在初步探讨全病变ADC直方图在肺部良恶性病变鉴别诊断中的价值。

1 资料与方法

1.1 一般资料收集2016年12月—2017年12月在我院就诊的肺部病变患者39例，男性24例，女性15例，年龄16～69岁，平均(39.5±17.4)岁。其中肺癌22例(包括腺癌13例，小细胞癌3例，鳞癌5例，肉瘤样癌1例)，肺部良性病变17例(包括肺炎13例，结核4例)。纳入标准：肺部病变表现为较大肿块或实变(直径>3 cm)。所有患者均于治疗前在我院行肺部MRI检查。其中肺癌患者在我院手术或经肺部穿刺活检确诊；肺炎需经临床诊断(典型症状、体征，白细胞改变及影像表现等)确诊；肺结核需含有较大结节或实变病灶(直径>3 cm),包括菌阳肺结核与菌阴肺结核。

1.2 仪器磁共振扫描应用SEIMENS Avanto 1.5T超导MRI成像系统，体部相控阵表面线圈。对患者行屏气训练，常规序列均采用深吸气后屏气扫描。扫描参数：TR 2 200 ms，TE 90 ms，FOV 33 cm，矩阵256×256，层厚4 mm，层间隔1.5 mm。DWI序列采用单次激发自旋回波-平面回波成像序列(spin echo-echo planar imaging,SE-EPI),在自由呼吸状态下采集图像，b值分别取0，50，150，400，600和800 s/mm2，TR 4 000 ms，TE48.9 ms，FOV 33 cm，矩阵128×128，层厚4 mm，层间隔1.5 mm。

1.3 DWI扫描扫描方法分2种：屏气扫描和自由呼吸扫描。屏气扫描检查时间较短，但信噪比较低，且该扫描方式空间分辨率较低；自由呼吸扫描可以由心脏触发和(或)呼吸触发，心脏触发有助于避免搏动伪影，但扫描时间较长，而呼吸触发的扫描较常用，其DWI图像质量要高于屏气扫描所得图像[1]。本研究DWI扫描采用自由呼吸扫描[2]，导航回波法的呼吸触发。

1.4 图像分析与测量将所有患者的DWI图像以DICOM格式从西门子工作站导出至个人电脑，用FireVoxel软件(纽约大学，USA)进行图像分析。用单指数模型重建ADC值图。在所有包含病变的层面手工勾画ROI，范围尽可能包含全部病变，包括坏死、囊变、出血区，得到全病变ADC直方图，记录其特征参数，包括ADC峰度、偏度、熵、平均数、中位数、标准差、体积和ADC第5，10，15，30，50，70，90百分位数(ADC5th、ADC10th、ADC15th、ADC30th、ADC50th、ADC70th、ADC90th)。并绘制各参数的受试者工作特征(receiver operator characteristic,ROC)曲线，比较其曲线下面积(area under curve，AUC)，得出诊断效能最高的指标，并计算最佳诊断阈值。

1.5 统计学方法应用SPSS 16.0统计软件处理数据。非正态分布计量资料[以M(QR)表示]比较采用Mann-Whitney U检验。P<0.05为差异有统计学意义。

2 结果

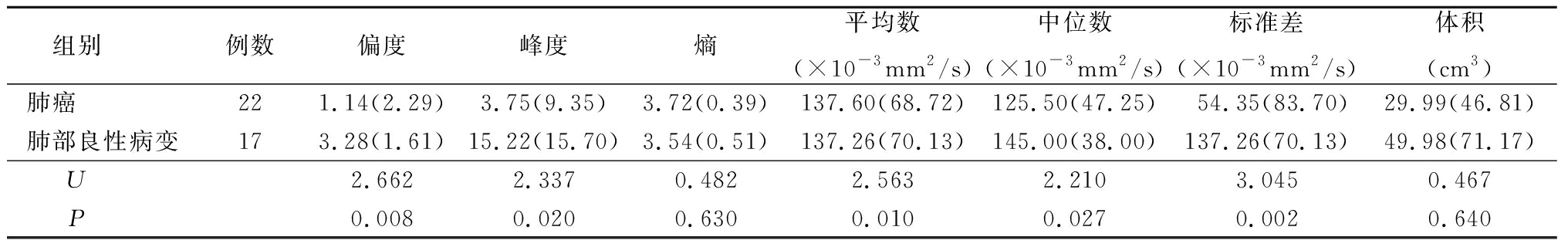

2.1 肺癌与肺部良性病变ADC直方图参数比较肺癌组ADC直方图参数偏度、峰度、平均数、标准差均低于肺部良性病变组(P<0.05)；2组熵和体积差异均无统计学意义(P>0.05)。见表1。

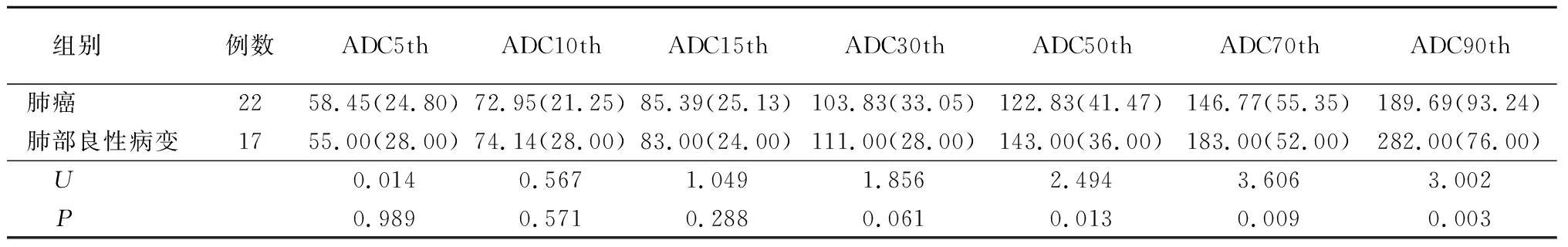

2.2 肺癌与肺部良心病变ADC值百分数比较肺癌组ADC50th、ADC70th、ADC90th均低于肺部良性病变组(P<0.05)；2组ADC5th、ADC10th、ADC15th、ADC30th差异均无统计学意义(P>0.05)。见表2。

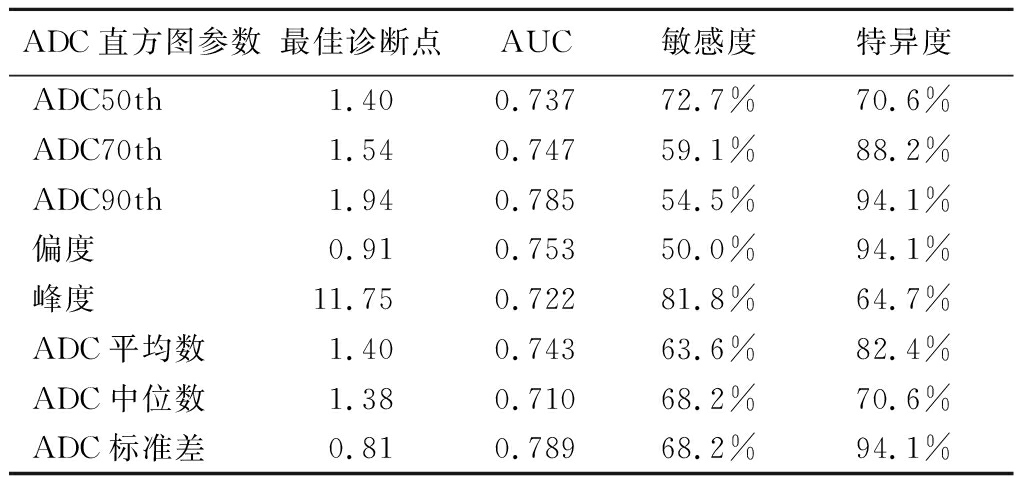

2.3 ADC直方图参数最佳诊断效能本研究ADC直方图各参数ROC曲线的AUC均位于0.7～0.8之间，说明有中度诊断效能。 ADC标准差的诊断效能最高，当ADC标准差为0.810(×10-3mm2/s)时，AUC为0.789，特异度为94.1%，敏感度为68.2%;其次为ADC90th, 当ADC90th为1.940(×10-3mm2/s)时，AUC为0.785，特异度为94.1%，敏感度为54.5%。见表3。

3 讨论

近年来，MRI检查中的DWI序列在全身各部位肿瘤的应用研究不断增多。以肺部来说，DWI在肺部良恶性病变鉴别[3]、肺癌分类与分级[4-5]、肺癌化疗早期效果评价[6-7]等方面均有较大的应用价值。Shen等[8]Meta分析显示，肺部恶性病变ADC值明显低于肺部良性病变(P<0.05)，小细胞癌与非小细胞癌间ADC值也有显著差异(P<0.05),而不同类型肺癌间ADC值差异不显著。大部分研究测量ADC值时采用的是测量病变最大截面ROI平均值的方法，但不可避免地会遗漏病变边缘或坏死、囊变、出血、坏死等区域，从而不能全面反映病变组织的异质性，存在测量偏差[9]。而全病变ADC直方图则是将病变全部体素ADC值进行总和，并以直方图的形式表示出来，可较全面地反映病变的异质性，为临床提供更多有意义的ADC值相关参数。

之前对乳腺癌[10]、宫颈癌[11]、子宫内膜癌[12]、前列腺癌[13]、脑胶质瘤[14]等进行ADC直方图研究中，低ADC百分数(尤其是ADC10th，ADC5th)被认为可鉴别肿瘤的良恶性。而且Yuan等[3]在对孤立性肺部病变的研究中，得出ADC10th和纯扩散系数，尤其是后者，在鉴别孤立性肺部病变良恶性中准确度更高。这些学者认为低ADC百分数与肿瘤内细胞密度高的部分有相关性，并且随着肿瘤级别的升高而减低。因为高级别肿瘤细胞密度较高，细胞外间隙较小，故水分子弥散度减小。

与之相反，Tsuchiya等[4]研究则认为ADC95th是区分高级别与低级别肺部肿瘤的最佳指标。本研究得出的结论与其类似，即在肺部良恶性疾病的鉴别中，高ADC百分数(尤其是ADC90th)较低ADC百分数有更高的诊断效能。一个可能的解释是：肺癌较肺部良性病变含有较多的黏液、微出血与组织紊乱成分，这些成分均导致水分子弥散受限，进而ADC值减小，而高ADC百分数可更好地反映这些成分的影响。

除了ADC百分数，本研究显示肺癌与肺部良性病变在ADC直方图的形态上也有区别。峰度反映直方图的形态是平缓还是陡峭，峰度越大，直方图形态越陡峭，正态分布的峰度为3，峰度越高病变的内部结构越致密。偏度是对直方图分布不均的测量，正态分布的偏度为0，当偏度为负值时直方图向右偏称为“负偏度”，当偏度为正值时直方图向左偏称为“正偏度”。肺癌的偏度、峰度均低于肺部良性病变，说明肺癌的ADC直方图略左偏，较平缓；而肺部良性病变的直方图较其左偏更明显，且较陡峭。在本研究中，ADC标准差的诊断效能与ADC90th相当，作者认为其反映了ADC值的离散程度，也即病变组织的异质性。本研究中，肺癌的ADC标准差小于肺部良性病变，说明肺癌组织细胞排列紧密，异质性较小。Lu等[15]研究显示，胸部恶性病变ADC标准差大于良性病变(P<0.05)，原发性肺癌ADC标准差大于肺部转移瘤(P<0.05)，而胸部良恶性病变间ADC平均值差异无统计学意义(P>0.05)。本研究结论与其类似。

本研究存在以下不足：①肺部良性病变主要纳入肺炎与结核病例，其中又以肺炎为主，而肺部良性肿瘤如错构瘤等未能纳入，存在选择偏倚；②本研究ADC值计算采用单指数模型，未能将组织灌注与水分子弥散运动区分开，而采用双指数模型对肿瘤进行ADC直方图分析能得到肯定结论[3,16-17]；③病例数不足，本研究共收集39例，得出的多项ADC直方图相关参数诊断效能相近，且结论与之前部分研究结果不一致，尚需要大样本临床试验进一步探讨。

总之，全病变ADC直方图可用于鉴别肺部良恶性病变，其中ADC标准差诊断效能最高。
